Záznam stavu IO portu

záznam stavu IO portu

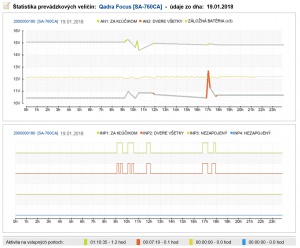

Táto časť systému zobrazuje informácie o aktivite na vstupných portoch Input/Output a štatistiku prevádzkových veličín. Na hornom grafe sú zobrazené analógové údaje, teda: * AN1 - napätie palubnej siete vozidla tj. za kľúčikom * AN2 - napätie na plaváku * AN3 - napätie záložnej batérie GPS zariadenia (x3) Na spodnom grafe sú zobrazené vstupné údaje /INPUTY/, teda: * INP1 - napätie palubnej siete vozidla tj. za kľúčikom * INP2-3 - nezapojený * INP4 - napr. hydraulika a pod TIP: V spodnej časti sú uvedené sumárne informácie pre jednotlivé vstupy. Môžete si teda pozrieť celkový čas za daný deň. Celková doba jazdy (zapaľovanie aktívne) bola 1hodina a 10 minút teda 1,2 hodiny.
